HCP Series(Pillow Block Bearings)

Description

 Item No.: HCP Series(Pillow Block Bearings)

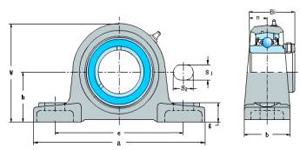

Shaft Dia Boundary dimensions(mm) Bolt Size Bearing No. Housing No. Mass Bearing Number
in. mm h a e b s1 s2 g w Bi n Kg
1/2″ 33.3 127 95 38 13 16 15 65 44 17 3/8″ HC201-8 P204 0.9 HCP201-8
5/8″ 33.3 127 95 38 13 16 15 65 44 17 3/8″ HC202-10 P204 0.9 HCP202-10
20 33.3 127 95 38 13 16 15 65 44 17 M10 HC204 P204 0.9 HCP204
3/4″ 33.3 127 95 38 13 16 15 65 44 17 3/8″ HC204-12 P204 0.9 HCP204-12
25 36.6 140 105 38 13 16 16 70 44 17 M10 HC205 P205 1.1 HCP205
7/8″ 36.6 140 105 38 13 16 16 70 44 17 3/8″ HC205-14 P205 1.1 HCP205-14
15/16″ 36.6 140 105 38 13 16 16 70 44 17 3/8″ HC205-15 P205 1.1 HCP205-15
1 36.6 140 105 38 13 16 16 70 44 17 3/8″ HC205-16 P205 1.1 HCP205-16
30 42.9 165 121 48 17 21 18 83 48 18 M14 HC206 P206 1.7 HCP206
1-1/16″ 42.9 165 121 48 17 21 18 83 48 18 1/2″ HC206-17 P206 1.7 HCP206-17
1-1/8″ 42.9 165 121 48 17 21 18 83 48 18 1/2″ HC206-18 P206 1.7 HCP206-18
1-3/16″ 42.9 165 121 48 17 21 18 83 48 18 1/2″ HC206-19 P206 1.7 HCP206-19
1-1/4″ 42.9 165 121 48 17 21 18 83 48 18 1/2″ HC206-20 P206 1.7 HCP206-20
35 47.6 167 127 48 17 21 19 94 51 19 M14 HC207 P207 2.3 HCP207
1-1/4″ 47.6 167 127 48 17 21 19 94 51 19 1/2″ HC207-20 P207 2.3 HCP207-20
1-5/16″ 47.6 167 127 48 17 21 19 94 51 19 1/2″ HC207-21 P207 2.3 HCP207-21
1-3/8″ 47.6 167 127 48 17 21 19 94 51 19 1/2″ HC207-22 P207 2.3 HCP207-22
1-7/16″ 47.6 167 127 48 17 21 19 94 51 19 1/2″ HC207-23 P207 2.3 HCP207-23
40 49.2 184 137 54 17 25 19 100 56 21 M14 HC208 P208 2.8 HCP208
1-1/2″ 49.2 184 137 54 17 25 19 100 56 21 1/2″ HC208-24 P208 2.8 HCP208-24
1-9/16″ 49.2 184 137 54 17 25 19 100 56 21 1/2″ HC208-25 P208 2.8 HCP208-25
45 54 190 146 54 17 25 20 108 56 21 M14 HC209 P209 3.2 HCP209
1-5/8″ 54 190 146 54 17 25 20 108 56 21 1/2″ HC209-26 P209 3.2 HCP209-26
1-11/16″ 54 190 146 54 17 25 20 108 56 21 1/2″ HC209-27 P209 3.2 HCP209-27
1-3/4″ 54 190 146 54 17 25 20 108 56 21 1/2″ HC209-28 P209 3.2 HCP209-28
50 57.2 206 159 60 20 25 22 114 63 25 M16 HC210 P210 3.8 HCP210
1-7/8″ 57.2 206 159 60 20 25 22 114 63 25 5/8″ HC210-30 P210 3.8 HCP210-30
1-15/16 57.2 206 159 60 20 25 22 114 63 25 5/8″ HC210-31 P210 3.8 HCP210-31
2″ 57.2 206 159 60 20 25 22 114 63 25 5/8″ HC210-32 P210 3.8 HCP210-32
55 63.5 219 171 60 20 25 22 126 71 28 M16 HC211 P211 4.7 HCP211
2″ 63.5 219 171 60 20 25 22 126 71 28 5/8″ HC211-32 P211 4.7 HCP211-32
2-1/8″ 63.5 219 171 60 20 25 22 126 71 28 5/8″ HC211-34 P211 4.7 HCP211-34
2-3/16″ 63.5 219 171 60 20 25 22 126 71 28 5/8″ HC211-35 P211 4.7 HCP211-35
60 69.8 241 184 70 20 25 25 138 78 31 M16 HC212 P212 6.6 HCP212
2-1/4″ 69.8 241 184 70 20 25 25 138 78 31 5/8″ HC212-36 P212 6.6 HCP212-36
2-3/8″ 69.8 241 184 70 20 25 25 138 78 31 5/8″ HC212-38 P212 6.6 HCP212-38
2-7/16″ 69.8 241 184 70 20 25 25 138 78 31 5/8″ HC212-39 P212 6.6 HCP212-39
65 76.2 265 203 70 25 29 27 150 86 34 M20 HC213 P213 7.5 HCP213
2-1/2″ 76.2 265 203 70 25 29 27 150 86 34 3/4″ HC213-40 P213 7.5 HCP213-40
70 79.4 266 210 72 25 31 27 156 86 34 M20 HC214 P214 8 HCP214
2-11/16″ 79.4 266 210 72 25 31 27 156 86 34 3/4″ HC214-43 P214 8 HCP214-43
2-3/4″ 79.4 266 210 72 25 31 27 156 86 34 3/4″ HC214-44 P214 8 HCP214-44
75 82.6 275 217 74 25 31 28 163 92 37 M20 HC215 P215 9 HCP215
2-15/16″ 82.6 275 217 74 25 31 28 163 92 37 3/4″ HC215-47 P215 9 HCP215-47
3″ 82.6 275 217 74 25 31 28 163 92 37 3/4″ HC215-48 P215 9 HCP215-48
